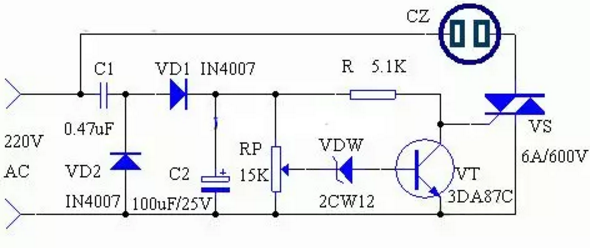

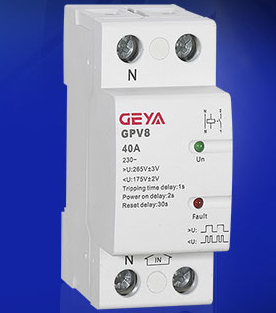

下圖為過壓欠壓保護器原理圖，由于在某種原因下會使電網電壓突然升高，所以會使正在運行的冰箱、洗衣機、電視機、音響、電腦等家用電器遭受不同程度的損壞，嚴重時還會因此而發生火災，造成很大的經濟損失。而過壓欠壓保護器裝置可以很好的解決這個問題，當應用之后一旦電壓超過允許范圍即可自動斷電，電壓恢復正常又可自動接通，對家電起到保護作用。

過壓欠壓保護器裝置的工作原理:

    電容器C1將220V交流市電降壓限流后，由二極管VD1、VD2整流，電容器C2擔任濾波，得到12V左右的直流電壓。當電網電壓正常時，穩壓二極管VDW不能被擊穿導通，此時三極管VT處于截止狀態，雙向可控硅VS受到電壓觸發面導通，插在插座XS中的家電通電工作。如果電網電壓突然升高，超過250V，此時在RP中點的電壓就導致VDW擊穿導通，VDW導通后，又使得三極管VT導通，VT導通后，其集電極—發射極的壓降很小，不足以觸發VS，又導致VS截止，因此插座XS中的家電斷電停止工作，因而起到了保護的目的。一旦電網電壓下降，VT又截止，VT的集電極電位升高，又觸發VS導通，家電得電繼續工作。

    該過壓欠壓保護器裝置的調試十分簡單，當電網電壓為220V時，調整RP，使VDW不擊穿，當電壓升高至250V，VT飽和導通即可，調試時用一調壓變壓器來模擬市電的變化更方便。
